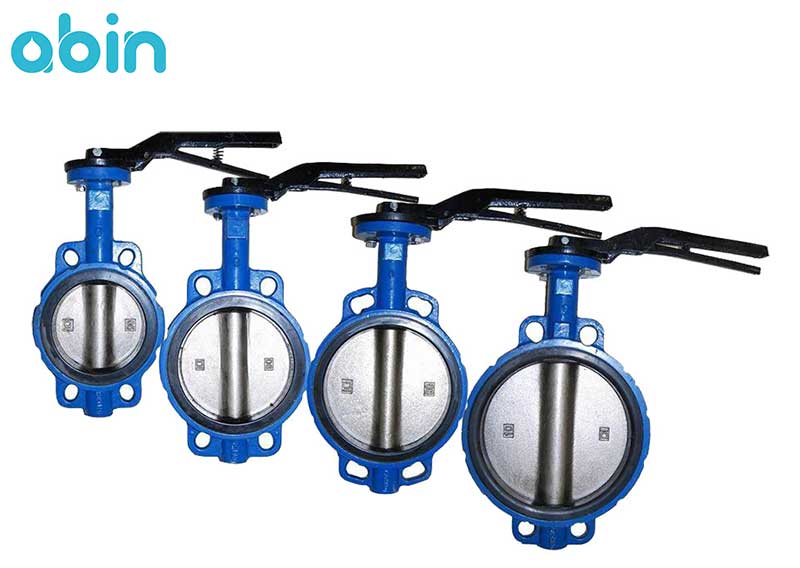

شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 6 اینچ از شیر آلات صنعتی با قیمت مناسب، وزن و ابعاد کم می باشد، که برای باز و بسته کردن و تنظیم جریان سیال مورد استفاده قرار می گیرد. این شیر پروانه ای ویفری دارای عملگری از نوع اهرمی می باشد، که به صورت دستی و با حرکت اهرم و انتقال نیرو به شفت باعث چرخش دیسک شده و شیر را در حالت باز قرار می دهد. شیر پروانه ای ویفری PN16 وگ امید گلستان سایز 6 اینچ با بدنه ای از جنس چدن طراحی و ساخته شده است و برای آب تا حداکثر دمای 80 درجه سانتی گراد قابل استفاده می باشد.
شیر پروانه ای ویفری 6 اینچ وگ امید گلستان، از یک بدنه و دیسکی در مرکز آن تشکیل شده است. باز و بسته شدن این شیر از طریق حرکت اهرم صورت می گیرد. این شیر پروانه ای ویفری از یک اهرم ثابت، یک اهرم متحرک و ضامن تشکیل شده است، که برای باز و بسته کردن آن، ابتدا ضامن متحرک را باید با دست آزاد کرد و با حرکت اهرم متحرک و انتقال نیرو به سمت اهرم ثابت، دیسک را به اندازه 90 درجه چرخاند؛ در این حالت است که شیر در حالت باز قرار می گیرد و سیال امکان عبور از آن را دارد.
شیرهای پروانه ای از نظر نوع اتصال به دو نوع فلنجی و بدون فلنج دسته بندی می شوند و به نوع بدون فلنج آنها شیر پروانه ای ویفری گفته می شود. شیرهای پروانه ای ویفری بدون فلنج بین دو فلنج نصب می شوند. در سایزهای متوسط این شیرها، دو گوشواره در قسمت بالای شیر قرار دارد و در سایز های بزرگ نیز 4 عدد گوشواره دو تایی در بالا و پایین سطح خارجی شیر قرار دارد، که وظیفه آنها کنترل وزن و ارتعاشات شیر در زمان عبور سیال می باشد.
قابلیت عملکرد شیرهای پروانه ای به خصوصیات جریان سیال عبوری از آنها بستگی دارد، بنابر این نباید آنها را در بخش ورودی منابع تلاطم جریان مانند نازل تخلیه، پمپ، زانو و شیرهای کنترل قرار داد. برای این که بتوان اثرات تلاطم جریان سیال را کاهش داد، باید شیر پروانه ای ویفری به اندازه 4 تا 6 برابر قطرش دورتر از منبع تلاطم جریان نصب شود. در صورتی که از این شیر برای سیستمی با دما و فشار بالا و یا پایین استفاده شود، به دلیل دو طرفه بودن شیر پروانه ای، ممکن است به دلیل باری که بر روی دیسک آن قرار دارد، نیروی بیش تری برای باز و بسته کردن شیر لازم باشد. مزایای شیر پروانه ای ویفری PN16 سایز 6 اینچ وگ امید گلستان شامل موارد زیر می باشد:
1- وزن و ابعاد کم
2- بدون نیاز به تکیه گاه اضافی
3- پیاده سازی سریع و افت فشار کم
4- استفاده از محرک برای کاربری ساده و آسان
5- سهولت در باز و بسته کردن شیر
6- تولید شده بر اساس استاندارد DIN 3202 آلمان
7- دارای استانداردهای بین المللی و ایزو
8- دارای تست هیدرو استاتیک مطابق با استاندارد DIN 5208 آلمان و ISIRI 3644
9- رنگ آمیزی شده با سیستم کاموایر (پودری الکترواستاتیک) مطابق با استاندارد DIN 30677
10- آب بندی مناسب دو طرف دیسک
11- قابلیت نصب در حالت های افقی، عمودی و زاویه دار
12- قیمت پایین نسبت به سایر جنس های شیرهای پروانه ای ویفری
13- دارای 5 سال گارانتی و 20 سال خدمات پس از فروش
چنان چه قصد خرید شیر پروانه ای ویفری را دارید، برای آشنایی با دیگر محصولات مشابه می توانید به بخش شیر آلات صنعتی شرکت وگ امید در وب سایت آبین مراجعه کنید.
مشخصات شیر پروانه ای ویفری چدنی PN16 وگ امید گلستان سایز 6 اینچ به صورت زیر می باشد:
• جنس بدنه: چدن داکتیل یا نشکن با استحکام بالا نسبت به انواع چدن
• جنس پروانه: چدن نشکن- GGG40 با پوشش نیکل و مس (پوشش رنگ الکترواستاتیک طبق سفارش مشتری)
• رنگ بدنه: اپوکسی پودری آبی به روش الکترواستاتیک مطابق با استاندارد DIN 30667
• امکان نصب بدنه بین فلنج هایی که سوراخ کاری آنها با استاندارد DIN 2501 part 1 تا فشار 10 الی 16 بار مطابقت داشته باشد.
• امکان تعویض لاستیک آب بندی داخل بدنه شیر
• ضخامت شیر: مطابق با 20-EN558 یا 20-ISO 5752
• اهرم قطع و وصل جریان به همراه نشانگر آلومینیومی تولید شده با روش ریخته گری تحت فشار (دایکاست). در روش دایکاست، فلز مذاب داخل حفره ای به شکل قطعه ریخته می شود و بعد از سرد شدن قطعه مورد نظر تولید می شود.
جنس اجزای شیر پروانه ای ویفری PN16 سایز 6 اینچ وگ امید گلستان نیز شامل موارد زیر می باشد:
1- جنس بدنه: چدن داکتیل
2- بوش ها: از جنس برنز
3- لاستیک آب بندی: از جنس EPDM یا NBR
4- پروانه ای از جنس GGG40 با پوشش نیکل و مس
5- شفت: از جنس استیل 1/4021 با مقاومت بالا در برابر خوردگی، استحکام بالا و قابلیت عملیات حرارتی
6- اورینگ ها: استیل NBR
7- پیچ ها با گرید آلیاژی A2
*** توجه به نوع کاربرد و درجه حرارت کارکرد مدل های مختلف شیر آلات صنعتی و پتروشیمی وگ امید گلستان در زمان خرید این محصولات دارای اهمیت زیادی می باشد.
شیر پروانه ای اهرمی PN16 وگ امید گلستان سایز 6 اینچ برای باز و بسته کردن و کنترل جریان آب تا دمای حداکثر 80 درجه سانتی گراد استفاده می شود. این شیر پروانه ای بین فلنجی به دلیل قیمت مناسب، عملکرد سریع و افت فشار کمی که دارد، به یکی از پرکاربرد ترین شیرهای پروانه ای تبدیل شده است. از شیر پروانه ای ویفری PN16 سایز 6 اینچ، می توان هم برای جریانات سیال با دما و فشار پایین و هم برای جریانات پر فشار و دمای بالا استفاده کرد.
شیر پروانه ای اهرمی PN16 وگ امید گلستان سایز 6 اینچ گزینه مناسبی برای سیستم هایی است، که در آنها افت فشار اهمیت زیادی دارد. شیر پروانه ای ویفری سایز 6 اینچ علاوه بر نصب راحت، هزینه های کمی برای تعمیر و نگهداری نیز دارد. از مهم ترین موارد استفاده از این شیر پروانه ای ویفری می توان به موارد زیر اشاره کرد:
1- سیستم های خنک کننده و اطفای حریق
2- سرویس های وکیوم و مکش
3- سیستم های مورد استفاده در صنایع غذایی، دارویی، نفت و گاز، پتروشیمی و ....
4- سیستم های پر فشار و دمای بالای آب و بخار
5- سیستم های گاز و هوای فشرده
6- لوله کشی های آب و فاضلاب
7- سیستم های هیدرولیکی
قیمت شیر پروانه ای ویفری به پارامترهایی مانند نوع سیال، فشار و دمای کاری آن و نوع اتصال فلنجی یا بدون فلنج شیر و ... بستگی دارد. علاوه بر این برای انتخاب و خرید شیرهای پروانه ای ویفری باید به محیطی که شیر در آن نصب می شود، نیز توجه کرد. هم چنین به این دلیل که بیش ترین خرابی شیرهای پروانه ای ویفری مربوط به سیت و لاستیک آب بندی آنها می باشد، بنابر این در نظر گرفتن این پارامترها در زمان خرید نیز اهمیت دارد و بر قیمت محصول تاثیر می گذارد.
در بین شیرهای پروانه ای با توجه به جنس بدنه، شیرهایی با جنس بدنه UPVC دارای قیمت کمتری نسبت به دیگر جنس ها می باشد. در رده بعدی، شیرهای پروانه ای ویفری چدنی قرار دارند، که از شیرهای پروانه ای ارزان قیمت می باشند. جنس بدنه و دیگر بخش های شیر پروانه ای ویفری با توجه به شرایط عملکردی سیستم تعیین می شود. موضوع مهم در تعیین جنس بخش های مختلف شیر پروانه ای ویفری، سازگاری آن با نوع سیال عبوری می باشد.
چنان چه تصمیم به خرید شیر پروانه ای ویفری گرفته اید، بعد از بررسی مشخصات محصول مورد نظرتان، می توانید برای انتخاب محصول مناسب و اطلاع از قیمت های روز انواع شیر آلات صنعتی از طریق شماره های درج شده در سایت با کارشناسان فروشگاه آنلاین تصفیه آب abin در ارتباط باشید.
شیر پروانه ای ویفری PN16 وگ امید گلستان 6 اینچی، از شیرآلات صنعتی ربع گرد می باشد، که برای باز و بسته کردن جریان سیال و تنظیم آن مورد استفاده قرار می گیرد. شیر آلات صنعتی ربع گرد، با قرار گرفتن دیسک در حالت 90 درجه باز می شود و به سیال اجازه عبور می دهد. از این شیر پروانه ای ویفری برای آب تا دمای 80 درجه سانتی گراد می توان استفاده کرد. با توجه به این که بدنه شیر پروانه ای ویفری PN16 سایز 6 اینچ از چدن می باشد، می توان از آن برای سیستم هایی با سیالات غیر خورنده استفاده کرد.
اتصال این شیر پروانه ای ویفری به خطوط لوله به صورت نصب بین دو فلنج صورت می گیرد، به همین دلیل به آن شیر پروانه ای ویفری بین فلنجی نیز گفته می شود. جهت کاهش ارتعاشات شیر پروانه ای ویفری PN16 سایز 6 اینچ از گوشواره هایی در سطح خارجی شیر استفاده شده است.
