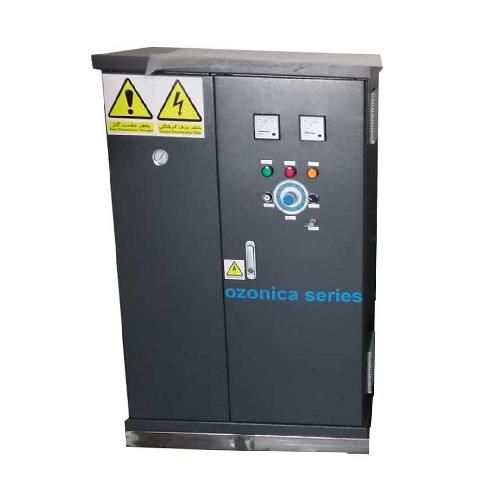

معرفی دستگاه ازن ژنراتور Ozonica مدل OZ-100
دستگاه ازن ژنراتور صنعتی Ozonica مدل OZ-100، سیستمی پیشرفته برای تولید گاز ازن (O₃) با هدف گندزدایی، اکسیداسیون و تصفیه آب، فاضلاب و هوا است. ازن یکی از قوی ترین اکسیدکننده های شناخته شده با پتانسیل اکسیداسیون-احیا (ORP) برابر با 2.07 ولت است که این مقدار به طور قابل توجهی بالاتر از کلر (1.36 ولت) است. مولکول ازن (O₃) به دلیل ساختار ناپایدار خود، تمایل شدیدی به واکنش با ترکیبات آلی، میکروارگانیسم ها و سایر آلاینده های موجود در آب دارد. این واکنش باعث تخریب ساختار سلولی میکروارگانیسم ها و شکست مولکول های آلی شده و در نهایت ازن به اکسیژن (O₂) تبدیل می شود. از دستگاه ازن ژنراتور OZ-100 در کاربردهای متنوعی از جمله گندزدایی آب استخر، تصفیه آب شرب و صنعتی، تصفیه فاضلاب، صنایع غذایی و نوشیدنی، دامداری ها، مرغداری ها، آبزی پروری و سردخانه ها استفاده می شود.
نکته ایمنی: گاز ازن در غلظت های بالا برای سلامت انسان مضر است. طبق استاندارد OSHA، حد مجاز مواجهه شغلی 8 ساعته با ازن 0.1 ppm است. استفاده از سیستم تخریب ازن (Ozone Destruct Unit) در خروجی و نصب سنسور ازن در محیط کار الزامی است.

مشخصات دستگاه ازن ژنراتور OZ-100
دستگاه ازن ژنراتور Ozonica مدل OZ-100 دارای مشخصات فنی مطابق جدول زیر است:
پارامتر | مقدار |
ظرفیت تولید O₃ با ورودی اکسیژن | 100 گرم در ساعت |
ظرفیت تولید O₃ با ورودی هوای خشک | 60 گرم در ساعت |
دبی هوای خشک ورودی | 3.4 Nm³/h (شرایط استاندارد) |
دبی اکسیژن خام ورودی | 15 لیتر در دقیقه |
نرخ جریان آب خنککننده | 12 لیتر در دقیقه |
برق ورودی | تک فاز، حدود 1100 وات |
ابعاد (عرض × عمق × ارتفاع) | 50 × 80 × 100 سانتی متر |
وزن | 280 کیلوگرم |
محدوده دمای کارکرد | 4 تا 38 درجه سانتی گراد |
حداکثر رطوبت محیط | 70% RH |
محدوده تنظیم تولید ازن | 10 تا 100 درصد ظرفیت |
ویژگی های فنی و طراحی دستگاه OZ-100
اطلاعات و مشخصات فنی ازن ژنراتور آب خنک OZ-100 شامل موارد زیر است:
- تکنولوژی Corona Discharge - Micro Gap: این روش پرکاربردترین و پراثبات ترین فناوری تولید ازن در مقیاس صنعتی است که راندمان بالایی در تبدیل اکسیژن به ازن دارد.
- الکترودهای SS 316 Ti مقاوم به ازن: استفاده از فولاد ضدزنگ تیتانیوم دار (AISI 316 Ti) طول عمر الکترودها را افزایش داده و هزینه های نگهداری را کاهش می دهد.
- سیستم منبع تغذیه دیجیتال: محافظت از بردهای الکترونیکی در برابر نوسانات برق شهری.
- میکروپروسسور داخلی: کنترل هوشمند عملکرد دستگاه توسط سنسورها و نمایش اطلاعات عملکردی.
- محفظه جداگانه ماژول الکترود: جداسازی فیزیکی بخش الکترونیکی از ماژول تولید ازن برای افزایش ایمنی و طول عمر.
- سیستم خنک کننده ترکیبی آب و هوا: خنک سازی موثر الکترودها برای حفظ راندمان تولید.
- فیوزهای سریع قطع جریان: محافظت الکتریکی در شرایط اضطراری.
- پوشش ضد خوردگی و ضد رطوبت: روی بردهای الکترونیکی جهت افزایش دوام در محیط های مرطوب.
ساختار و نحوه عملکرد ازن ژنراتور OZ-100
ساختار کلی دستگاه ازن ژنراتور OZ-100 از دو بخش اصلی تشکیل شده است:
- واحد درایور (Driver): این بخش وظیفه تأمین ولتاژ بالای مورد نیاز واحد تولید ازن را بر عهده دارد. عملکرد آن شامل مراحل زیر است:
- تبدیل برق متناوب شهری (AC) به برق مستقیم (DC) توسط یکسوساز
- تبدیل مجدد DC به AC با ولتاژ بسیار بالا (چندین کیلوولت)

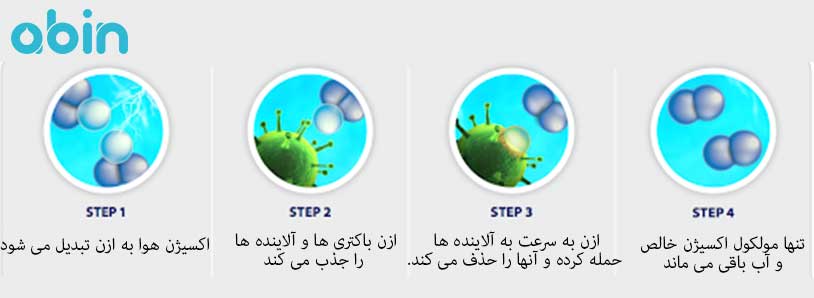

- واحد تولید ازن (Tube): در این بخش، تخلیه الکتریکی کرونا (Corona Discharge) اتفاق می افتد. دو صفحه رسانا با فاصله بسیار کم (Micro Gap) و یک لایه دی الکتریک بین آن ها قرار دارد. با اعمال ولتاژ بالا، میدان الکتریکی قوی ایجاد شده و هوای بین صفحات یونیزه می شود. در این فرآیند، مولکول های اکسیژن (O₂) شکسته شده و اتم های آزاد اکسیژن با مولکولهای O₂ ترکیب شده و ازن (O₃) تولید می شود.
مراحل عملکرد دستگاه ازن ژنراتور OZ-100 به شرح زیر است:
- ورود هوا: هوای محیط (یا اکسیژن خالص) به داخل دستگاه کشیده می شود.
- فیلتراسیون: عبور هوا از فیلتر برای حذف گرد و غبار و ذرات معلق.
- مکش: فن داخلی هوا را به سمت محفظه تخلیه الکتریکی هدایت می کند.
- تولید ازن: ولتاژ بالا باعث ایجاد تخلیه کرونا و تبدیل اکسیژن به ازن می شود.
- خروج ازن: گاز ازن تولیدشده از دستگاه خارج و به سیستم تزریق هدایت می شود.
نکته: حدود 21 درصد هوای اتمسفر را اکسیژن تشکیل می دهد. با استفاده از دستگاه اکسیژن ساز (Oxygen Concentrator) قبل از ازن ژنراتور و تغذیه اکسیژن خالص، ظرفیت تولید ازن از 60 گرم در ساعت (با هوا) به 100 گرم در ساعت (با اکسیژن) افزایش می یابد.
مزایای استفاده از ازن نسبت به گندزداهای شیمیایی
دستگاه ازن ژنراتور OZ-100 در مقایسه با روش های سنتی گندزدایی مانند کلرزنی مزایای متعددی دارد. مزیت های استفاده از دستگاه ازن ژنراتور مدل OZ-100 به شرح زیر است:
مزایای فرآیندی:
- قدرت گندزدایی بالاتر: ازن حدود 3000 برابر سریع تر از کلر میکروارگانیسم ها را غیرفعال می کند (طبق مستندات WQA).
- اثربخشی بر طیف وسیعی از پاتوژن ها: شامل باکتری ها، ویروس ها، تخم و کیست های انگلی (از جمله کریپتوسپوریدیوم و ژیاردیا که به کلر مقاوم هستند).
- عدم تولید تری هالومتان (THMs): بر خلاف کلر، ازن ترکیبات THM (سرطان زا) تولید نمی کند.
- تاثیر ناچیز بر pH آب: برخلاف کلر که pH آب را تغییر می دهد.
- خاصیت رنگ بری: ازن با تخریب ترکیبات کروموفور، رنگ آب را حذف می کند.
- حذف بو و طعم نامطبوع: آب تصفیه شده با ازن فاقد بو و طعم شیمیایی است.
- اکسیداسیون آهن و منگنز: ازن فلزات محلول مانند آهن و منگنز را اکسید کرده و به شکل نامحلول تبدیل می کند تا توسط فیلتر حذف شوند.
- بدون نیاز به مواد شیمیایی مصرفی: دستگاه با برق کار می کند و ازن در محل تولید می شود.
مزایای دستگاه OZ-100:
- بهره برداری و نگهداری آسان: کاربری ساده و هزینه های عملیاتی پایین.
- پوشش ضد خوردگی و رطوبت: بر روی بردهای الکترونیکی.
- طول عمر بالای قطعات: به ویژه الکترودهای SS 316 Ti.
- قابلیت تنظیم ظرفیت: تولید ازن از 10 تا 100 درصد قابل تنظیم است.
توجه مهم: ازن در حضور یون های برمید (Bromide) در آب می تواند تولید برومات (Bromate) کند که یک ترکیب ناخواسته محسوب می شود. در آب هایی با غلظت بالای برمید، باید تمهیدات ویژه ای برای کنترل تشکیل برومات در نظر گرفته شود. حد مجاز برومات طبق WHO معادل 10 میکروگرم بر لیتر است. به علاوه، ازن باقیمانده، در آب ندارد و نیمه عمر آن در آب حدود 20 تا 30 دقیقه است. بنابراین، در کاربردهایی مانند استخر، استفاده از یک گندزدای ثانویه (معمولا مقدار کمی کلر) برای حفظ باقیمانده ضدعفونی کننده در آب الزامی است.
کاربردهای دستگاه ازن ژنراتور OZ-100
دستگاه ازن ژنراتور OZ-100 با ظرفیت تولید 100 گرم ازن در ساعت، برای طیف گسترده ای از کاربردهای صنعتی قابل استفاده است. برخی از مهم ترین این کاربردها عبارتند از:
- تصفیه و گندزدایی آب شرب و صنعتی:
- تصفیه آب کارخانه های آب معدنی و نوشیدنی
- گندزدایی آب شرب شهری و روستایی
- ضدعفونی آب مصرفی در واحدهای آزمایشگاهی و پزشکی
- گندزدایی آب استخر و مراکز آبی:
- حذف باکتری ها، ویروس ها و جلبک ها
- رفع بو و رنگ آب
- کاهش قابل توجه مصرف کلر (تا 80-90 درصد)
- کاهش سوزش چشم و خارش پوست ناشی از کلر برای شناگران
در سیستم های ازن زنی استخر، ازن به عنوان گندزدای اولیه عمل کرده و مقدار بسیار کمی کلر به عنوان گندزدای ثانویه (باقیمانده) استفاده می شود.
- تصفیه فاضلاب و پساب های صنعتی:
- گندزدایی پساب خروجی تصفیه خانه ها
- حذف رنگ و COD فاضلاب صنعتی
- اکسیداسیون ترکیبات آلی مقاوم
- صنایع کشاورزی، دامپروری و آبزی پروری:
- کاهش بیماری های دام، طیور و آبزیان
- حذف ترکیبات آلی محلول
- کاهش چشمگیر مصرف مواد شیمیایی و آنتی بیوتیک
- سردخانه ها و صنایع غذایی
- کنترل میکروبی و قارچی محیط
- کاهش سطح اتیلن (به تاخیر انداختن رسیدن میوه ها)
- ضدعفونی سطوح و تجهیزات بدون باقیمانده شیمیایی
کاربرد ازن ژنراتور OZ-100 در سیستم های آب شیرین کن صنعتی (RO)
استفاده از ازن ژنراتور به عنوان پیش تصفیه در سیستم های اسمز معکوس (RO) می تواند مزایای زیر را داشته باشد:
- اکسیداسیون ترکیبات آلی: کاهش فولینگ آلی (Organic Fouling) روی ممبران ها
- کنترل بیولوژیکی: جلوگیری از تشکیل بیوفیلم (Biofouling) روی ممبران ها
- اکسیداسیون آهن و منگنز: تبدیل به شکل نامحلول و حذف توسط فیلتراسیون قبل از ورود به ممبران
هشدار فنی بسیار مهم: ازن با غلظت بسیار پایین نیز باعث تخریب ممبران های پلی آمیدی TFC (رایج ترین نوع ممبران RO) می شود. بنابراین حتما باید ازن باقیمانده قبل از ورود به ممبران حذف شود. برای این منظور از فیلتر کربن فعال گرانولی (GAC) یا تزریق بی سولفیت سدیم استفاده می شود. عدم رعایت این نکته منجر به آسیب غیرقابل برگشت به ممبران ها خواهد شد.
راهنمای تعمیر و نگهداری ازن ژنراتور OZ-100
برای حفظ عملکرد بهینه و طول عمر دستگاه ازن ژنراتور OZ-100، رعایت موارد زیر ضروری است:
|
نقطه شبنم گاز ورودی | نقطه شبنم باید 60- درجه سانتیگراد یا کمتر (تا 76-) باشد | رطوبت باعث تشکیل اسید نیتریک و خوردگی شدید الکترودها و دیالکتریک میشود | روزانه |
فیلترهای ورودی هوا | بازرسی و تعویض در صورت گرفتگی | جلوگیری از ورود گرد و غبار به سلول تولید ازن | هفتگی |
سیستم رطوبتگیر | بررسی وضعیت دسیکنت و تعویض در صورت اشباع | حفظ خشکی گاز ورودی و جلوگیری از آسیب به الکترودها | ماهانه |
اتصالات و محفظه دستگاه | بررسی عدم وجود هرگونه نشتی گاز ازن | جلوگیری از آلودگی محیط و کاهش راندمان | هفتگی |
سیستم خنککننده آب | بررسی دبی، دمای ورودی و خروجی آب خنککننده | افزایش دما باعث کاهش شدید راندمان تولید ازن میشود | روزانه |
الکترودها و دیالکتریک | تمیزکاری و بررسی سلامت طبق برنامه سازنده | حفظ راندمان تولید و جلوگیری از خرابی | هر 3 تا 6 ماه |
دمای ژنراتور | پایش مداوم و اطمینان از عدم افزایش غیرعادی | دمای بالا = کاهش راندمان + آسیب به قطعات | روزانه |
محدوده پارامترهای طراحی | اطمینان از کارکرد دستگاه در محدوده مجاز (دما، فشار، ولتاژ) | جلوگیری از خرابی و کاهش عمر قطعات | روزانه |
سنسورها و سیستم کنترلی | کالیبراسیون دورهای سنسورهای ازن و دما | اطمینان از دقت اندازهگیری و عملکرد صحیح | هر 3 ماه |
خروجی ازن و سیستم تزریق | بررسی ونتوری یا دیفیوزر از نظر گرفتگی و نشتی | حفظ بازده انتقال ازن به آب | هفتگی |
بازده انتقال | اندازهگیری غلظت ازن محلول در آب | ازن حلالیت محدودی دارد؛ بازده پایین = هدررفت انرژی | ماهانه |
محفظه تماس | بررسی رسوبگذاری و تمیزکاری | حفظ زمان تماس کافی ازن با آب | ماهانه |
کمپرسور | سرویس و روغنکاری طبق دستورالعمل سازنده | جلوگیری از خرابی و افت فشار هوا | طبق دستورالعمل سازنده |
پمپ آب خنککننده | بررسی عملکرد و دبی خروجی | اطمینان از خنکسازی مؤثر | ماهانه |
سیستم تخریب ازن | بررسی عملکرد و تعویض کاتالیست در صورت نیاز | جلوگیری از انتشار ازن اضافی در محیط کار | هر 3 ماه |
نکات مهم:
- تمامی عملیات تعمیر و نگهداری باید با دستگاه خاموش و پس از تخلیه کامل ازن انجام شود.
- اپراتور باید مجهز به تجهیزات حفاظت فردی (PPE) مناسب باشد.
- ثبت لاگ بوک نگهداری (تاریخ بازرسی، اقدامات انجام شده، مقادیر اندازه گیری) توصیه اکید می شود.
- در صورت مشاهده هرگونه بوی تند ازن در محیط کار، فورا دستگاه خاموش و محیط تهویه شود.
آیا ازن ژنراتور OZ-100 برای شما مناسب است؟
ازن ژنراتور OZ-100 با ظرفیت 100 گرم در ساعت، یک دستگاه صنعتی است و برای کاربردهای زیر مناسب است:
- استخرهای بزرگ و عمومی
- تصفیه خانه های آب و فاضلاب
- کارخانه های آب معدنی و صنایع نوشیدنی
- واحدهای صنعتی بزرگ
- مجتمع های دامپروری و مرغداری
- سردخانه های صنعتی
برای انتخاب مدل مناسب ازن ژنراتور با توجه به نیاز و شرایط خاص پروژه شما، با کارشناسان تجهیزات آبی آبین تماس بگیرید و از مشاوره رایگان بهره مند شوید.
خرید و قیمت ازن ژنراتور OZ-100
قیمت دستگاه ازن ژنراتور OZ-100 به عوامل مختلفی از جمله تجهیزات جانبی مورد نیاز (اکسیژن ساز، سیستم تزریق، سنسور ازن و ...) و شرایط نصب پروژه بستگی دارد. از آنجایی که هر پروژه شرایط و نیازهای خاص خود را دارد، برای دریافت قیمت دقیق و مناسب ترین پیشنهاد، تماس با کارشناسان آبین توصیه می شود. مزایای خرید از آبین عبارتند از:
- مشاوره رایگان و تخصصی بررسی نیاز پروژه و پیشنهاد مدل مناسب
- قیمت رقابتی بدون واسطه و مستقیم از تولیدکننده
- ضمانت اصالت کالا
کارشناسان آبین آماده اند تا با بررسی شرایط پروژه شما، بهترین راهکار ازن زنی را با مناسب ترین قیمت پیشنهاد دهند.
