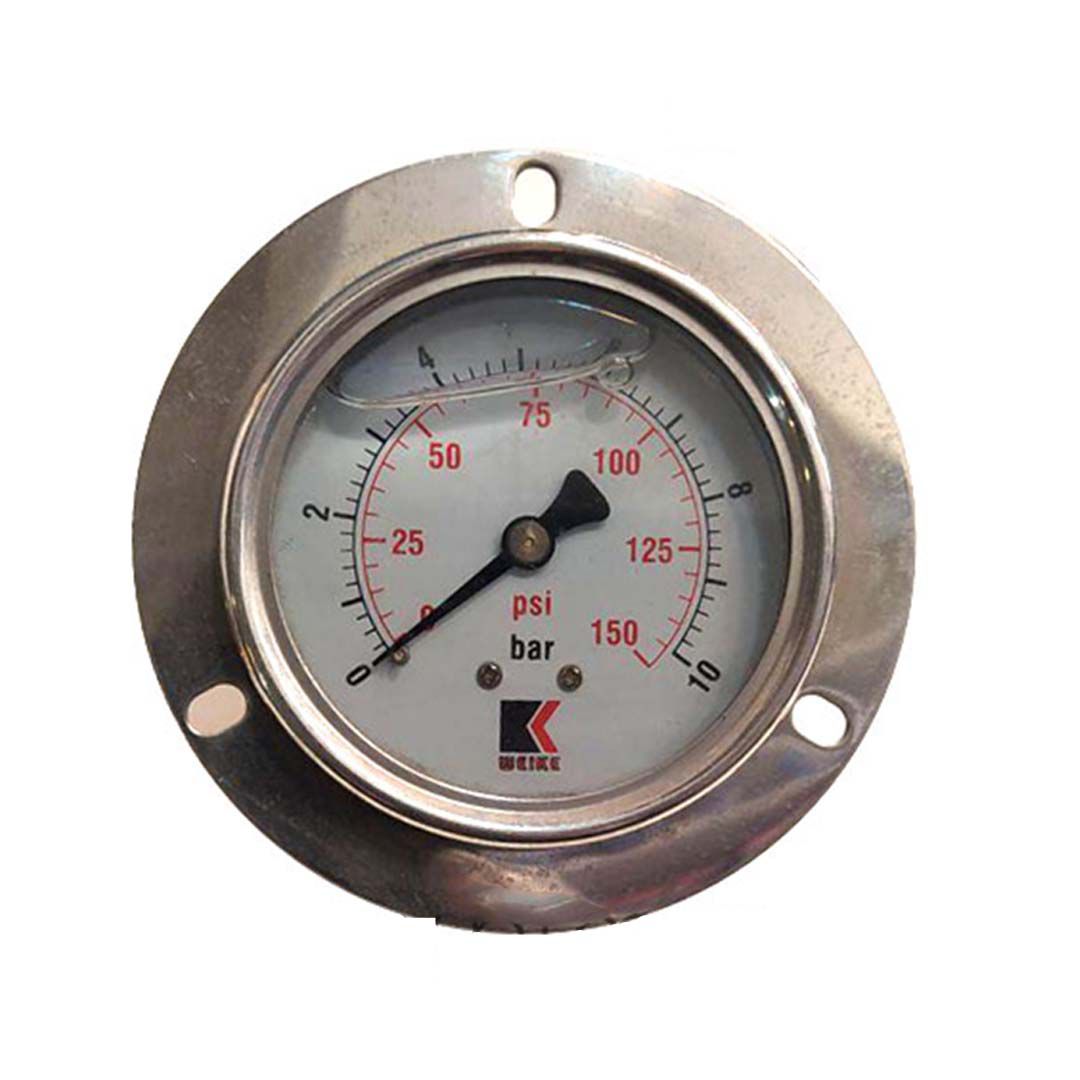

مانومتر روغنی ویکی 10 بار صفحه 6 سانت، یکی از تجهیزات اندازه گیری تولید برند WEIKE چین می باشد. این گیج برای نصب در خطوط لوله تحت فشار سیال مناسب است. محدوده اندازه گیری فشار این دستگاه تا 10 بار است و صفحه نمایشگر عقربه ای به قطر 6 سانتی متر دارد. صفحه این گیج فشار، بر حسب واحد های بار و PSI درجه بندی شده است. گیج فشار روغنی ویکی 10 بار صفحه 6 سانت بار صفحه 6 سانت برای اندازه گیری فشار در صنایع مختلف و سیستم های گرمایش و تهویه مطبوع مرکزی قابل استفاده است.
گیج فشار روغنی ویکی 10 بار صفحه 6 سانت از مانومترهای مرغوب و با کیفیت موجود در بازار ایران است که دارای ورودی اتصال از پایین می باشد. سایز اتصالات این گیج فشار روغنی 1/4 اینچ می باشد.
برای انتخاب و خرید گیج های فشار، در نظر گرفتن این موارد مهم است: جنس گیج فشار، اندازه و قطر صفحه گیج فشار، استاندارد IP نفوذ گیج فشار و کانکشن گیج فشار. علاوه بر این موارد، دقت فشارسنج و جنس آن نیز در بسیاری از کاربردها مهم است.
گیج فشار روغنی ویکی 10 بار صفحه 6 سانت در کارخانه WEIKE چین و مطابق با استانداردهای جهانی طراحی و تولید شده است. این گیج فشار دارای مشخصات و مزایای زیر می باشد:
1- مناسب برای سیستم های تحت سیال پنوماتیک
2- محدوده اندازه گیری 0 تا 10 بار
3- دارای صفحه نمایشگر عقربه ای با قطر 6 سانتی متر
4- مدرج شده بر حسب واحدهای Bar و Psi
5- دارای اتصال از زیر
6- سایز اتصالات: 1/4 اینچ
7- مکانیزم عملکرد عقربه: روغنی
8- دارای کیفیت بالای ساخت
9- محصول اورجینال کشور چین و دارای ضمانت
6- از نوع گیج های فشار آنالوگ
11- جنس بدنه: فلزی و جنس عقربه: آلومینیوم
گیج های فشار به دو دسته آنالوگ و دیجیتال تقسیم بندی می شوند. گیج های فشار آنالوگ یا عقربه ای نیز خود به دو دسته گیج های روغنی و روغنی دسته بندی می شوند:
علاوه بر کیفیت و کاربرد، تفاوت میان گیج های فشار روغنی و روغنی در قیمت آنها می باشد. گیج های فشار روغنی از گیج های فشار روغنی بیش تر است. هم چنین بدنه گیج های فشار روغنی معمولا با کیفیت تر و و مقاوم تر است.
گیج های فشار روغنی معمولا دارای پورت برنجی با بدنه آب کروم استیل می باشند و گیج های فشار روغنی معمولا از جنس آلومینیوم هستند و در بیش تر موارد بدنه آنها به رنگ مشکی می باشد.
گیج های فشار روغنی نقش بسیار مهمی در صنعت و تجارت دارند. از جمله کاربردهای متداول این گیج ها می توان به موارد زیر اشاره کرد:
1- کمپرسورهای هوا
2- در ماشین آلات صنعتی
3- برخی از پمپ ها
گیج های فشار روغنی کاربردهای زیادی دارند، اما در عین حال به دلیل روغنی بودن ممکن است توسط رطوبت داخل محیط آسیب ببینند و مقادیر اندازه گیری شده توسط آنها خوانا و دقیق نباشد. بدترین حالت وقتی است که دما خیلی کاهش یابد و این رطوبت تبدیل به یخ شود، که باعث خرابی کامل گیج فشار می شود.
گیج های فشار برای سنجش فشار از مکانیزم های بوردون تیوب، دیافراگمی و در برخی از موارد سیستم بیلوز المنت استفاده می کنند. در همه این مکانیزم ها، با تغییر حالتی که در المنت اندازه گیری کننده در اثر تغییرات فشار به وجود می آید و انتقال این تغییر حالت به یک عقربه یا نشان گر، مقدار فشار مشخص می شود. گیج های فشار روغنی و خشک هر دو از نظر عملکرد مشابه هستند، اما استفاده از گیج های فشار روغنی در تجهیزاتی که با لرزش همراه هستند و خواندن عقربه های گیج فشار نیاز به دقت بالایی دارد، ترجیح داده می شود.
علاوه بر این روغن موجود در گیج های فشار باعث می شود، هم مقادیر اندازه گیری شده دارای دقت بالاتری باشد و هم این که در هوای سرد از نفوذ رطوبت و یخ زدگی مانومتر که منجر به خراب شدن آن می شود جلوگیری می کند.
هم چنین ماده روغنی به کار رفته در این گیج های فشار از اصطکاک یا موارد مشابه در قطعات داخلی جلوگیری کرده و باعث عمکلرد بهتر دستگاه می شود. در واقع در گیج های فشار روغنی، به دلیل وجود مواد روغنی مانند گلیسیرین و سیلیکون، از ضربه های احتمالی عقربه جلوگیری می شود و نتایجی با دقت بالا حاصل می گردد.
گیج های فشار که به آنها فشارسنج و مانومتر نیز گفته می شود، معمولا برای سنجش فشار مخزنی که به آنها متصل است استفاده می شوند. فشار داخل مخزن یا لوله تحت فشار به یک المان محرک وارد می شود و باعث حرکت آن می گردد. این المان محرک به یک عقربه متصل شده است که بر روی یک صفحه مدرج نصب شده است.
در این مدل گیج ها، یک لوله با انتهای بسته وجود دارد که زاویه آن حدود 260 درجه می باشد. هنگامی که سیال با فشار وارد می شود، به دلیل اختلاف اندازه محیط درونی و بیرونی، لوله تمایل به راست شدن پیدا می کند. تغییر وضعیت لوله با فشار اندازه گیری شده متناسب می باشد. گیج های فشار معمولا فشار گازها و مایعات را اندازه گیری می کنند. قیمت آنها نیز با توجه به پارامترهای مختلفی از جمله مکانیزم عملکردی آنها تعیین می شود.
انواع مکانیزم های عملکردی یک فشارسنج می تواند شامل موارد زیر باشد:
مکانیزم لوله بوردون که از نام دانشمندی به همین نام گرفته شده است، در گیج های فشار به کار می رود. جنس لوله های بوردون از برنز، مس، فولاد ضد زنگ و یا نیکل سخت می باشد. در این نوع گیج فشار، همان طور که گفته شد یک لوله خمیده وجود دارد که یک انتهای آن بسته و انتهای دیگر آن به سیالی که قرار است فشار آن اندازه گیری شود وصل است.
گیج های فشار دیافراگمی نیز نوعی دیگر از گیج های فشار است. گیج های فشار دیافراگمی از یک پوسته مدور ساخته شده است و می تواند تخت یا موج دار باشد. دیافراگم به صورت مکانیکی به مکانیزم انتقال متصل شده، نوسانات کوچک دیافراگم را تقویت می کند و آن را به عقربه انتقال داده و باعث حرکت آن می شود.
در گیج های فشار کپسولی نیز از دو دیافراگم موج دار تشکیل شده است، که محیط آن ها به هم دیگر جوش داده شده اند و یک کپسول را تشکیل داده اند. فشار برای اندازه گیری از طریق مرکز اولین دیافراگم وارد کپسول می شود. مرکز دیافراگم دوم به مکانیزم انتقال متصل است و از این طریق نوسانات المان مورد نظر به عقربه منتقل می شود.

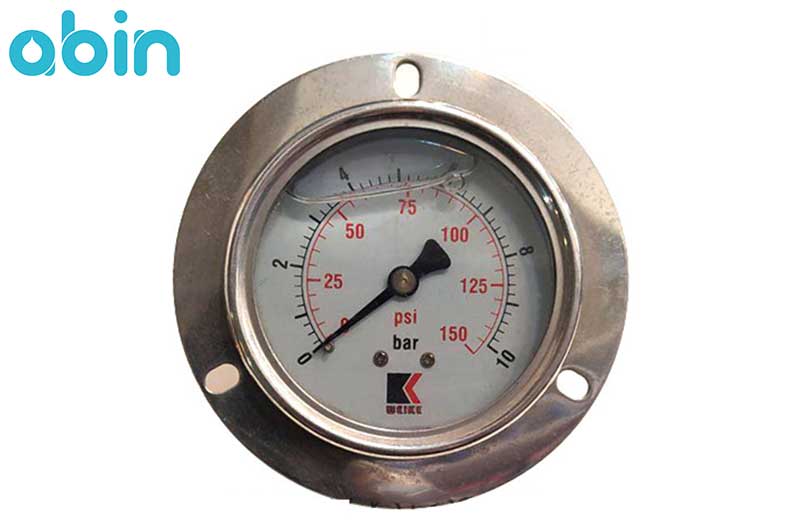

گیج فشار روغنی ویک 10 بار صفحه 6 سانت، یکی از تجهیزات اندازه گیری تولید برند WEIKE چین می باشد. این گیج برای نصب در خطوط لوله تحت فشار سیال مناسب می باشد. محدوده اندازه گیری فشار این دستگاه تا 10 بار استو صفحه نمایشگر عقربه ای به قطر 6 سانتی متر دارد. صفحه این گیج فشار، بر حسب واحد های بار و PSI درجه بندی شده است. گیج فشار روغنی ویک 10 بار صفحه 6 سانت برای اندازه گیری فشار در صنایع مختلف و سیستم های گرمایش مرکزی قابل استفاده است.
گیج فشار روغنی ویک 10 بار صفحه 6 سانت در موارد زیر می باشد:
• برای اندازه گیری فشار بالای دینامیکی و ارتعاشات
• قابل استفاده برای محیط های گازی و مایع که خیلی ویسکوز و یا کریستالی نیستند.
• سیستم های هیدرولیکی، کمپرسورها و کشتی سازی ها
این گیج فشار روغنی دارای مزایایی می باشد، که در متن به آنها اشاره شد. اما در هر حال استفاده از گیج های فشار خشک یا روغنی بستگی به نوع کاربرد و هم چنین دقت اندازه گیری فشار مورد نظر دارد. به دلیل وجود ماده روغنی داخل این گیج ها، از لرزش و خطای عقربه جلوگیری شده و مقدار اندازه گیری شده دارای دقت بالایی می باشد. برای انتخاب و خرید گیج فشار و دیگر تجهیزات اندازه گیری متناسب با کاربرد خود می توانید از طریق تماس با کارشناسان فروشگاه آبین از امکان مشاوره رایگان مجموعه ما بهره مند شوید.
