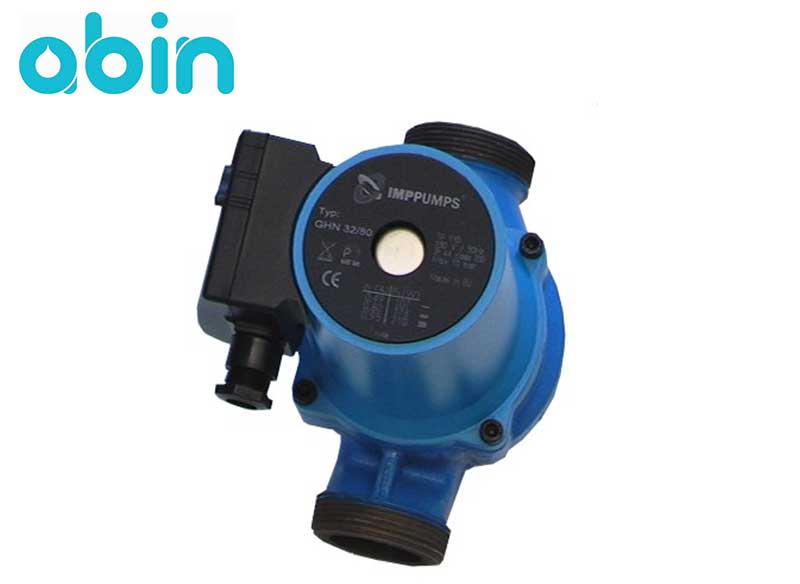

پمپ سیرکولاتور خطی مدل GHN 32/40-180 از پمپ های سیرکولاتور سه سرعته تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. مواد اولیه با کیفیت بالا و مرغوب مورد استفاده در ساخت این پمپ های سیرکولاتور، طول عمر بالای پمپ را تضمین خواهند کرد. سوئیچ سه حالته پمپ سیرکولاتور خطی GHN 32/40-180 امکان انتخاب و تنظیم موتور در سه حالت با توان مختلف مطابق با نیاز سیستم های سرمایشی و گرمایشی را می دهد.
پمپ های ساخت شرکت IMP تحت استانداردهای بین المللی طراحی و توسعه یافته اند، به همین دلیل جایگزین مناسبی برای پمپ های سایر برندها بدون نیاز به هزینه اضافی یا تغییرات در نصب می باشند. علت نامگذاری این پمپ ها به نام پمپ خطی، این است که زاویه بین ورودی و خروجی آن ها 180 درجه می باشد. با توجه به سه سرعته بودن پمپ GHN 32/40-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور آبی در کاربردهای مختلف و مطابق با نیاز سیستم وجود دارد.
از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMPPUMPS برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. در عنوان مدل پمپ های سیرکولاتور سری GHN از اعدادی استفاده شده است که هر کدام مفهومی دارند، برای مثال برای پمپ سیرکولاتور GHN 32/40-180 اعداد معرف مشخصات زیر می باشند:
• GHN: نشان دهنده مدل پمپ
• عدد 32: نشان دهنده سایز خارجی دهانه مکش/ رانش بر حسب میلی متر می باشد.
• عدد 40: نشان دهنده حداکثر ارتفاع پمپاژ به اضافه یک صفر در جلو عدد می باشد.
• عدد 180: نشان دهنده طول پمپ بر حسب میلی متر می باشد.
پمپ سیرکولاتور از دسته پمپ های سانتریفیوژ و از پر مصرف ترین پمپ ها در بخش تاسیسات می باشد. نام های دیگر این پمپ شامل پمپ خطی، پمپ آب گرم و یا پمپ سیرکوله می باشد. پمپ سیرکولاتور وظیفه گردش آب در سیستم های سرمایشی، تهویه مطبوع و گرمایشی را دارد که در آنها، آب تا دمای 140 درجه سانتی گراد به گردش در می آید.
به بیان دیگر پمپ های سیرکولاتور، بعد از تامین آب گرم در دیگ های حرارت مرکزی و هم چنین آب سرد در چرخه سرمایشی چیلر و سیستم سرمایشی ساختمان، وظیفه حرکت آب گرم یا سرد در لوله های از موتورخانه تا محل های تبادل حرارت مثل رادیاتورها، فن کویل ها و سیستم های هواساز را بر عهده دارد. این پمپ ها دارای مکش منفی نیستند و برای پمپاژ، سیال باید حتما بر روی پمپ مسلط یا اصطلاحا بر آن سوار باشد.
پمپ های سیرکولاتور از پمپ های پرمصرف در صنعت و به خصوص صنعت تاسیسات می باشند. این پمپ ها علاوه بر مصرف کم انرژی و کم صدا بودن، به راحتی نصب می شوند. هم چنین این پمپ ها جهت کاربردهای مختلف و مطابق با نیازهای هر سیستم دارای مدل ها و سایزهای متنوعی می باشند. استفاده از پمپ های سیرکولاتور خطی هزینه نگهداری زیادی نداشته و از این لحاظ بسیار مقرون به صرفه می باشند. نکته مهم در مورد پمپ های سیرکولاتور خطی این است، که برای کار کردن نیاز به سیال دارند و به صورت خشک نمی توانند کار کنند.
پمپ های سیرکولاتور آب برای سیستم های سرمایشی و گرمایشی ساختمان های کوچک و متوسط کاربرد دارند. این پمپ ها دارای انواع خطی و زمینی می باشند و نسبت به پمپ های آبرسانی مشابه موجود در بازار توان الکتریکی بسیار کمی مصرف می کنند. پمپ های خطی با اتصالات رزوه ای یا فلنجی بر روی لوله نصب می شوند. پمپ های زمینی نیز بر روی بولت های لرزه گیر و شاسی مناسب تراز شده و مورد استفاده قرار می گیرند.
به دلیل این که اصولا پمپ های سیرکولاتور تنها برای گردش آب در سیستم های گرمایشی و سرمایشی مورد استفاده قرار می گیرند، اصطلاحا آب بر روی آنها سوار می باشد و دیگر نیازی به توانایی مکش آب از سطوح پایین تر (مانند آنچه در پمپ های آبیاری و آبرسانی اتفاق می افتد) را ندارند.
برای عملکرد صحیح پمپ سیرکولاتور خطی IMP مدل GHN 32/40-180 دمای آب و محیط باید در محدوده مشخصی تنظیم باشد. محدوده دمایی مجاز برای این پمپ سیرکولاتور خطی در جدول زیر آمده است.
دمای محیط (درجه سانتی گراد) | دمای آب (درجه سانتی گراد) | رطوبت نسبی |
35 | 110 | کمتر از 95% |
50 | 100 | |
60 | 90 | |
70 | 80 |
در پمپ های سری 100 GHN برند IMP برای جلوگیری از صدای غیر معمول، ایجاد پدیده کاویتاسیون و آسیب رسیدن به یاتاقان های پمپ، باید فشار در قسمت مکش پمپ یا همان فشار ورودی به حداقل برسد. این فشار در لوله های سوار بر موتورخانه با ارتفاع آب موجود در پشت پمپ تامین می شود، که در دماهای مختلف سیال مطابق با اطلاعات موجود در جدول زیر می باشد:
دمای آب (درجه سانتی گراد) | حداقل فشار ورودی پمپ |
50 | 0.05 بار معادل 0.5 متر ستون آب |
80 | 0.4 بار معادل 4.1 متر ستون آب |
110 | 1.1 بار معادل 11.2 متر ستون آب |
پدیده کاویتاسیون زمانی به وجود می آید که فشار مطلق در ورودی پمپ کمتر یا مساوی فشار بخار مایع شود. در این حالت مایع بخار شده و حباب های بخار به همراه جریان سیال با عبور از پروانه پمپ و قرارگیری در فشار بالا، در اثر چرخش پروانه و فشار بالای پمپ منفجر شده و صدای زیاد و ارتعاشات تولید می کند. علاوه بر این پدیده کاویتاسیون باعث کاهش بازدهی پمپ و وارد آمدن آسیب جدی به آن و هم چنین ایجاد خوردگی در بدنه و پروانه می شود.
علاوه بر تبخیر سیال، پدیده کاویتاسیون می تواند با مکش هوا به داخل پمپ نیز ایجاد گردد. برای مثال مشکلاتی مانند آب بندی نبودن پمپ و غیره باعث می شود، هوا همراه سیال به داخل پمپ کشیده شود و باعث ایجاد این پدیده گردد.
کیفیت بالای طراحی پمپ سیرکولاتور خطی GHN 32/40-180 باعث شده است از نظر دبی و نوع هد با پمپ سیرکولاتور خطی UPS 25-40 گراندفوس قابلیت رقابت داشته باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی، صدای بسیار کم و مصرف کم انرژی در هنگام کار کردن است.
نکته مهم جهت نصب و راه اندازی پمپ سیرکولاتور آبی GHN 32/40-180 این است که برای نصب آن باید به نکات مهم ارائه شده توسط کارخانه تولید کننده این محصول توجه و دقت کافی داشت. رعایت موارد و نکات مهم در رابطه با نصب این پمپ سیرکولاتور می تواند از کاهش طول عمر پمپ و از بین رفتن گارانتی جلوگیری کند. هم چنین علیرغم این که نصب این نوع پمپ و بهره برداری از آن آسان می باشد، اما لازم و ضروری است که نصب آن توسط افراد مجرب و با توجه به دستور العمل نصب انجام شود.
یکی از موارد مهم برای پمپ های آب و کیفیت کارکرد و طول عمر آنها، کیفیت سیال (آب) ورودی به پمپ می باشد. پمپ های سیرکولاتور (آبگرد) تنها مجاز به پمپاژ سیالاتی با ویژگی های زیر می باشند:
• سیالات شفاف، تمیز، غیر ساینده و هم چنین غیر قابل انفجار که مطابق با استاندارد VD12035 دارای هیچ گونه ذره جامدی نباشند. استاندارد VD12035، استاندارد کیفیت آب گرمایش برای به حداقل رساندن خوردگی و جلوگیری از تشکیل رسوبات در سیستم های گرمایشی می باشد.
پمپ های سیرکولاتور یا آبگرد با توجه به ساختاری که دارند، نسبت به وجود هر نوع ناخالصی و مواد ساینده موجود در سیال حساس می باشند. به همین دلیل هنگام استفاده از پمپ های سیرکولاتور خطی، از شیر صافی، فیلتر مغناطیسی و کلیه تجهیزاتی که برای افزایش کیفیت آب فرایند گرمایش استفاده می شود و هم چنین بازدیدهای دوره ای سیستم، عمر پمپ را افزایش می دهد.
• ترکیب آب و گلیکول (گلیکول 40%)
پمپ سیرکولاتور خطی مدل GHN 32/40-180 یک پمپ تک فاز با قدرت یک اسب بخار (1 HP) می باشد. فرکانس کاری این پمپ 50 هرتز و تعداد دور موتور آن در یک دقیقه برابر با 1315 تا 2456 می باشد. سایر مشخصات فنی مربوط به این پمپ سیرکولاتور سه سرعته آبی شامل موارد زیر می باشد:
1- حداکثر دبی آب: 3.5 متر مکعب در ساعت
2- حداکثر ارتفاع پمپاژ آب: 4 متر
3- دمای سیال: بین 10- تا 110 درجه سانتی گراد
4- کلاس عایق بندی: H
5- جنس پروانه: نوریل 1630V
6- جنس بدنه: چدن خاکستری
7- جنس شافت: استنلس استیل-AISI 420
8- جنس یاتاقان: گرافیت
9- سایز خارجی دهانه مکش/ رانش (سایز لوله ورودی و خروجی): 1/4-1 اینچ
10- سایز داخلی دهانه مکش/ رانش: 2 اینچ
11- از نوع پمپ های با اتصالات رزوه ای
12- دمای محیط: 35 درجه سانتی گراد
13- دارای عملکرد سه سرعته ثابت
14- حداکثر توان: 50 وات
15- طول پمپ: 180 میلی متر
16- کلاس حفاظتی: IP44
17- حداکثر فشار: 10 بار
ارتفاع آبدهی پمپ سیرکولاتور خطی GHN 32/40-180 بر اساس دبی آب ورودی به پمپ مطابق جدول زیر می باشد.
ارتفاع آبدهی (متر) | دبی (متر مکعب در ساعت) |
4.1 | 0 |
2.9 | 1 |
1.7 | 2 |
0.5 | 3 |
به دلیل کیفیت بسیار بالای مواد اولیه مورد استفاده در طراحی و ساخت پمپ های ساخت شرکت IMPPUMPS، پمپ GHN 32/40-180 از نظر قیمت، کیفیت و سایر ویژگی ها با پمپ گراندفوس مدل UPS 25/40 قابلیت رقابت دارد. از جمله مزایای این پمپ شامل موارد زیر می باشد:
• کارکرد بسیار کم صدا (میزان نویز ایجاد شده توسط این پمپ کمتر از 43 دسی بل می باشد)
• مصرف برق بسیار پایین
• دارای 12 ماه گارانتی
• محصول اورجینال تولید کشور اسلوونی
• قیمت مناسب
• قابلیت تحمل بالای دما
• بدون نیاز به پیچ هواگیری در تکنولوژی جدید این پمپ: در طراحی جدید این پمپ، هواگیری به صورت خودکار انجام می شود و به دلیل این که رسوب بین روتور و جام موتور باقی نمی ماند، نیازی هم به استفاده از ابزار جهت رفع گیر روتور وجود ندارد.
• طراحی مناسب و دارای سیستم حفاظتی ضد گیرپاژ و شکست شافت
• دارای شکاف خروج آب کندانس موتور در سرمایش
• هزینه نگهداری پایین
• قابلیت غوطه ور شدن در آب (تکنولوژی موتور آبگرد)
• تنوع سایز و مدل
• نصب آسان
نصب صحیح و مطابق با استاندارد پمپ سیرکولاتور بر عمکلرد پمپ تاثیر زیادی دارد. بنابر این در ادامه متن سعی شده است مهم ترین نکات برای نصب صحیح یک پمپ سیرکولاتور بیان شوند.
1- برای نصب پمپ سیرکولاتور در خط لوله، باید مطابق با جهت فلش حک شده بر روی پمپ که نشان دهنده جهت جریان ورودی می باشد، نصب پمپ در جهت درست انجام شود.
2- زمانی که آب با دمای بالا وارد پمپ شود، عملکرد آن با لرزش و صدا همراه می شود. در این حالت ممکن است، پروانه پمپ در معرض پدیده کاویتاسیون قرار گیرد که باعث خوردگی در پروانه می شود. بنابر این باید هد مثبت خالص مکش در دسترس (NPSHA) را افزایش داد. برای بالا بردن NPSHA، باید تا جایی که امکان دارد طول مسیر لوله کشی را کاهش داد و یا از لوله هایی با زبری کمتر مانند لوله های PVC استفاده کرد. علاوه بر این استفاده حداقل از اتصالات در لوله ها و کاهش تعداد زانویی های به کار رفته در مدار نیز در افزایش NPSHA موثر خواهد بود.
3- قبل از راه اندازی پمپ حتما چک شود که جهت حرکت آب داخل پمپ مطابق با جهت فلش حک شده بر روی بدنه پمپ باشد.
4- برای پمپ هایی که دارای سوئیچ انتخاب دور می باشند، در بیش تر موارد می توان دور پمپ را پایین آورد، بدون این که گرمایش ساختمان کم شود، این کار باعث می شود میزان مصرف برق تا حد زیادی کاهش یابد.
پمپ سیرکولاتور خطی مدل GHN 32/40-180 از پمپ های سیرکولاتور سه سرعته تولید شرکت IMPPumps در کشور اسلوونی می باشد. پمپ های سری GHN این برند از سری پمپ های سیرکولاتور کوچک مناسب برای سیستم های گرمایش خانگی می باشد که در شرایط مختلف کاری عملکرد قابل قبولی را ارائه می دهند. پمپ های مدل GHN سری 100 برند IMP از پمپ های سه سرعته ثابت پرکاربرد در صنعت تاسیسات می باشند.
از این پمپ آب برای پمپاژ سیالات در محدوده دمای 10- تا 110 درجه سانتی گراد استفاده می شود. از پمپ های سری GHN برند IMPPUMPS برای انتقال سیالات در سیستم های گرمایشی، سرمایشی و تهویه مطبوع استفاده می شود. با توجه به سه سرعته بودن پمپ GHN 32/40-180، امکان تنظیم سرعت برای پمپاژ آب جهت استفاده از این پمپ سیرکولاتور در فصول مختلف سال وجود دارد.
کیفیت بالای مواد اولیه استفاده شده در طراحی و ساخت پمپ سیرکولاتور خطی GHN 32/40-180 باعث شده است از نظر دبی و نوع هد معادل پمپ UPS 25-40 گراندفوس باشد. از مزیت های اصلی این پمپ سیرکولاتور سه سرعته آبی صدای بسیار کم آن در هنگام کار کردن و مصرف کم انرژی می باشد.
توصیه می شود، جهت انتخاب پمپ سیرکولاتور مناسب از راهنمایی کارشناسان مجرب در این زمینه استفاده کنید. برای این منظور می توانید از طریق تماس تلفنی از راهنمایی کارشناسان مجموعه آبین بهره مند شوید. نصب پمپ نیز حتما باید توسط یک تکنسین مجرب که اصول اولیه و مراحل نصب را با توجه به توصیه های شرکت سازنده رعایت می کند، انجام شود.
